今回はSAStrutsのアーキテクチャ？仕組み？動作？
的な部分を簡単にかいていこうかと思います。
ただ結構やっつけなので、間違ってるところがあるかも。

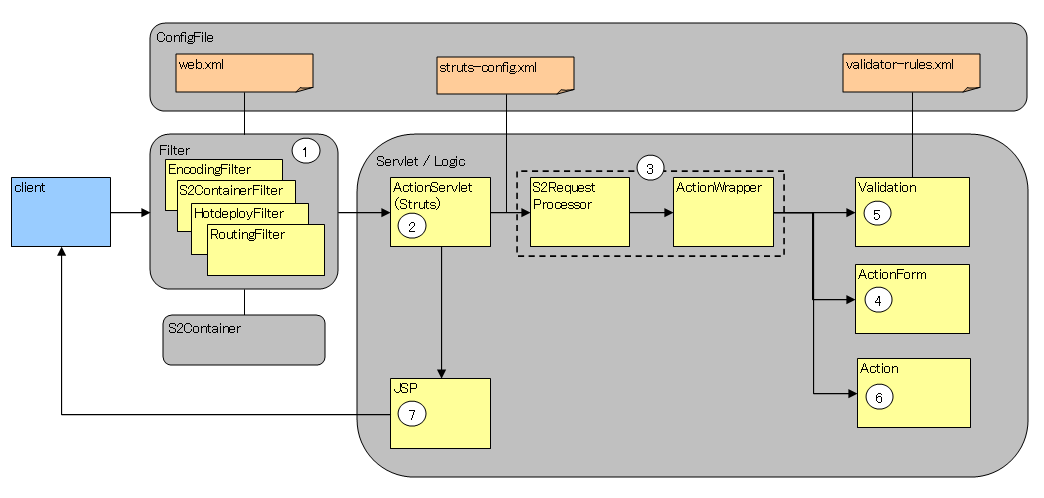

※クリックして拡大してね！
（1） Filter
クライアントからリクエストが届き、SAStrutsの各フィルターが動作する。
フィルターの設定はweb.xmlで行っている。
| フィルター | 説明 |
|---|
| EncodingFilter | リクエストのパラメータをエンコードするためのフィルタ。 |
| S2ContainerFilter | HttpServletRequestやHttpServletResponseなどをS2Containerに登録されたコンポーネントから利用できるようにするフィルタ。 |
| HotdeployFilter | Seasar2がJavaのクラスの変更をHOTに認識できるようにするためのフィルタ。 |
| RoutingFilter | SAStrutsの簡易なURL(Strutsの.doなどの拡張子を見せない)を実現するためのフィルタ。 |
（2） ActionServlet
StrtusのActionServlet。
ActionServletはStrutsで唯一のServlet。
ここからstruts-config.xmlを参照して、指定のRequestProcessorを呼び出す。
SAStrutsはRequestProcessorを継承したS2RequestProcessorを呼び出すようにしている。
（3） S2RequestProcessor、ActionWrapper
S2RequestProcessorは、StrtusのRequestProcessorを継承している。
ここからSAStrutsのActionWrapperを呼び出す。
S2RequestProcessorとActionWrapperでそれぞれでどのような処理が行われているかはまだ不明。
（4） ActionFormの設定
ActionFormにHttpRequestの情報を設定する。
（5） Validationチェック
値が設定されたActionFormに対して、チェック（Validation）を行う。
チェック（Validation）する処理プログラムはvalidator-rules.xmlから取得して呼び出す。
（6） Actionの実行
各作成されたActionのメソッドが呼び出される。
値が既に設定されているActionFormがActionのFormに設定されている。
（7） JSP遷移
処理結果をRequestProcessorに設定し、遷移すべきJSPへ遷移する。
